【科普】电线电缆颜色代表的意思是什么?

【科普】电线电缆颜色代表的意思是什么?

发布人:admin 发布时间:2020/7/15 17:56:59 次浏览

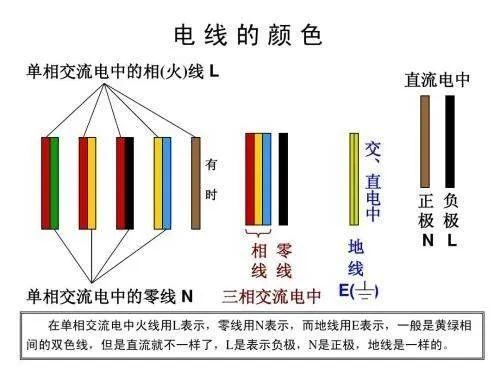

电缆表皮颜色电缆导线外皮颜色的规定,国标:黄、绿、红;蓝分别代表A.B.C.N。

一、依导线颜色标志电路时

黑色:装置和设备的内部布线。

棕色:直流电路的正极。

红色:三相电路和C相。

半导体三极管的集电极;半导体二极管、整流二极管或可控硅管的阴极。

黄色:三相电路的A相。

半导体三极管的基极;可控硅管和双向可控硅管的控制极。

绿色:三相电路的B相。

蓝色:直流电路的负极;

半导体三极管的发射极;半导体二极管、整流二极管或可控硅管的阳极。

淡蓝色:三相电路的零线或中性线;直流电路的接地中线。

白色:双向可控硅管的主电极;无指定用色的半导体电路。

黄和绿双色(每种色宽约15~100毫米交替贴接);安全用的接地线。

红、黑色并行:用双芯导线或双根绞线连接的交流电路。

二、依电路选择导线颜色时

交流三相电路的:

A相黄色;B相绿色;C相红色;零线或中性线,淡蓝色;安全用的接地线:黄和绿双色。

用双芯导线或双根绞线连接的交流电路:红黑色并行。

直流电路的正极:棕色;负极:蓝色;接地中线:淡蓝色。

半导体电路的半导体三极管的集电极:红色;基极: 黄色;发射极:蓝色。

半导体二极管和整流二极管的阳极:蓝色;阴极:红色。

可控硅管的阳极:蓝色;控制极:黄色;阴极:红色。

双向可控硅管的控制极:黄色;主电极:白色。

整个装置及设备的内部布线一般推荐:黑色;半导体电路:白色。

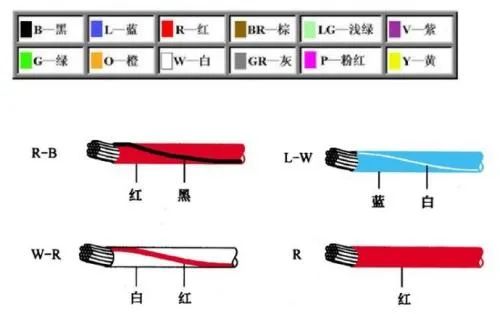

有混淆时:容许选指定用色外的其它颜色(如:橙、紫、灰、绿蓝、玫瑰红等)。

具体标色时,在一根导线上,如遇有两种或两种以上的可标色,视该电路的特定情况,依电路中需要表示的某种含义进行定色。
