电缆截面的选择应满足那几个方面?

电缆截面的选择应满足那几个方面?

发布人:admin 发布时间:2020/7/18 12:14:56 次浏览

电缆是保证电力系统正常运行的基础构件,与供电的安全性能紧密相关,是电力系统的重要组成部分,所以选型对系统的稳定性和发电效率尤为重要。

电缆截面的选择应满足允许温升、电压损失、机械强度等要求,直流系统电缆按电缆长期允许载流量选择,并按电缆允许压降校验,计算公式如下。

按电缆长期允许载流量:Ipc>=Ical

按回路允许电压降:Scac=P˙2LIca/△Up

式中:Ipc----电缆允许载流量,A;

Ica----计算电流,A;

Ical----回路长期工作计算电流,A;

Scac----电缆计算截面,mm2;

P----电阻系数,铜导体P=0.0184Ω˙mm2/m,铝导体P=0.0315Ω˙mm2/m;

L----电缆长度,m;

△Up----回路允许电压降,V。

有一个0.5MW的光伏发电系统,其采用的组件标称电流为8A,额定工作电压Uo为30V,汇流箱规格为12进1出,500KWp三相逆变器标称电压为270V,变压器的规格为500KVA,升压至10KV电网。这个光伏发电系统电缆选型规格。

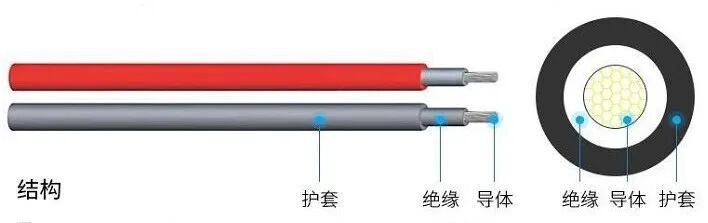

组串到汇流箱电缆:PV1-F 1*4mm²。

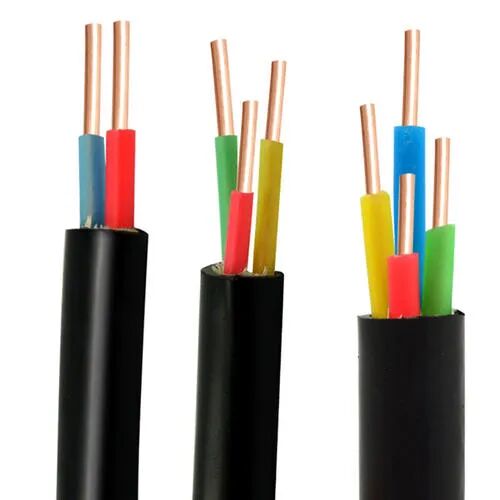

汇流箱到直流柜电缆为:ZRC-YJV22 2*50mm²。

I直=P总/U汇=0.5MW/(30*12)V=833A<2*540=1080A

直流柜到逆变器电缆为:ZRC-YJV22 4*300mm或6*185mm²。

I低=P逆/(1.732*U逆)=500KWp/(1.732*270V)=1068A<1080A

逆变器到变压器电缆为:ZRC-YJV22 6*300mm²或9*185mm²

I高=P变/U高=500KVA/1.732*10KV=29A

变压器高压侧电缆为: ZRC-YJV22 3*25mm²。

注意:电缆的载流量受敷设方式及周围环境影响较大,电缆的电压降受电缆长度的影响较大,所以载流量可以认为是电缆长期运行绝不可能超过的值,最好按电缆载流量的70%~80%来选择电缆才能有效的保证线路的温升及电压降。
